Catena per fresatrice
Articolo 1120
Caratteristiche tecniche:

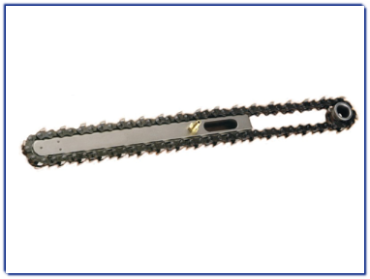

Catena singola o doppia per effetuare le cave rettangolari nel legno.
L'attrezzatura per le cave singole è costituita da una catena, una guida ed un pignone.
L'attrezzatura per le cave doppie è costituita da due catene normali, due guide per cave doppie, due pignoni per cave doppie, un distanziatore fra le guide ed uno fra i pignoni.
Le guide sono tutte fornite con l'apparato lubrificatore ad eccezione di quelle per cave doppie con B=20.
Adatto per la lavorazione di legno massello.
Impiego:
Fresatrici a catena.

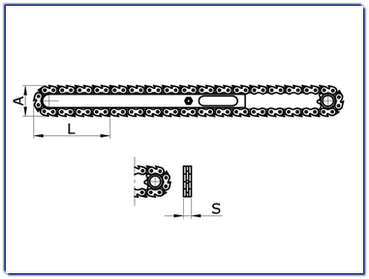

CAVA SINGOLA |
|||
Spessore (S) |
Larghezza cava (B) |
Profondità (P) |
Passo (N) |
4/5/6/7/8/9/10/11/12 |
40/50 |
150 |
22,60 |
13/14/15/16/17/18/19 |
40/50 |
150 |
22,60 |
20/21/22/23/24/25 |
40/50 |
150 |
22,60 |
28/30/35/40 |
40/50 |
150 |
22,60 |
4/5/6/7/8/9/10/11/12 |
30 |
110 |
16,20 |
13/14/15/16/17/18/20/22 |
30 |
110 |
16,20 |
4/5/6/7/8/9/10/11/12 |
35 |
125 |
16,20 |
13/14/15/16/17/18/20/22 |
35 |
125 |
16,20 |
7/8/9/10/11/12/13/14 |
30 |
150 |
16,20 |
15/16/17/18/20/22/25 |
30 |
150 |
16,20 |
4/5/6/7/8/9/10/11/12 |
20/25 |
110 |
13,70 |
13/14/15/16/17/18/20/22 |
20/25 |
110 |
13,70 |
CAVA DOPPIA |
|||
Spessore (S) |
Larghezza cava (B) |
Profondità (P) |
Passo (N) |
6/7/8/9/10/11/12/14 |
40/50 |
150 |
22,60 |
5/6/7/8/9/10/11/12 |
30/35 |
110/125 |
16,20 |
5/6/7/8/9/10/11/12 |
20/25 |
110 |
13,70 |
Tutte le misure sono in millimetri (mm). |
