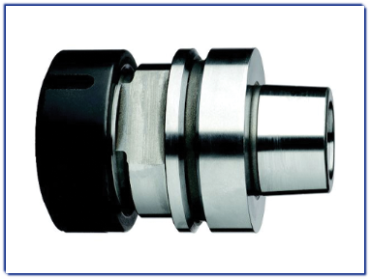

Mandrino porta pinze HSK
Articolo 1230
Caratteristiche tecniche:
Mandrino porta pinze per i pantografi di nuova generazione.
Adatto per il montaggio di punte con attacco cilindrico.
Mandrino HSK63 porta utensile costruito secondo lo standard DIN 69893. Costruiti in acciaio da cementazione legato con la profondità 0,8-
Impiego:
CNC.

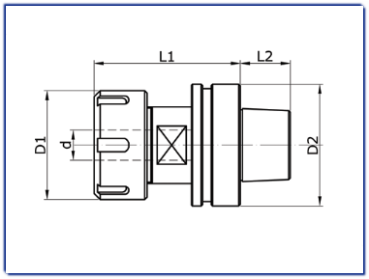

Macchina CNC - |
||||||
Ghiera |
d |
D1 |
D2 |
L1 |
L2 |
Rotazione |
ER32 |
3÷20 |
50 |
50/63 |
73/78 |
25/32 |
DX/SX |
ER40 |
4÷30 |
63 |
50/63 |
75 |
25/32 |
DX/SX |
EOC25 |
2÷25 |
60 |
50/63 |
90 |
25/32 |
DX/SX |
Macchina CNC - |
||||||
Ghiera |
d |
D1 |
D2 |
L1 |
L2 |
Rotazione |
ER32 |
3÷20 |
50 |
50 |
73 |
20 |
DX/SX |
ER40 |
4÷30 |
63 |
50 |
75 |
20 |
DX/SX |
EOC25 |
2÷25 |
60 |
50 |
90 |
20 |
DX/SX |
Macchina CNC - |
||||||
Ghiera |
d |
D1 |
D2 |
L1 |
L2 |
Rotazione |
ER32 |
3÷20 |
50 |
63 |
73 |
25 |
DX/SX |
ER40 |
4÷30 |
63 |
63 |
80 |
25 |
DX/SX |
EOC25 |
2÷25 |
60 |
63 |
90 |
25 |
DX/SX |
Tutte le misure sono in millimetri (mm). |
