Proračun prečnika nadstolnog glodala
Dijagram za određivanje prečnika i maksimalne rezne visine profilnog nadstolnog glodala, ovisno od prečnika drške nadstolnog glodala i od broja obrtaja.
Za izračun maksimalnog prečnika profilnog stolnog glodala, možete nam poslati zahtjev s podacima. Odgovorićemo Vam, bez ikakve vaše obveze, u kratkom vremenu. Inače možete koristiti tabelu, prema navedenim primjerima u nastavku.
Primjer:

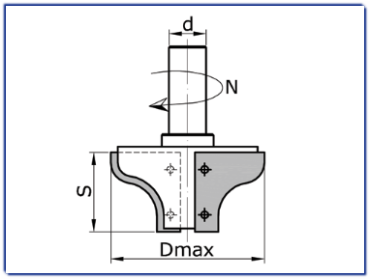

Izračunati maksimalni prečnik glodala sa drškom d = 20 mm, koja se obće bryinom N = 18.000 1/min, i obraćuje obradak visok S = 40 mm.
Od tačke na vertikalnoj lijevoj liniji (prečnik drške) d = 20 mm slijediti liniju do desne vertikalne linije (broj obrtaja) N = 18.000 1/min.
Od tačke druge desne vertikalne linije (visina obrade) S = 40 mm, prolazeći kroz tačku O/O na drugoj lijevoj vertikalnoj liniji čitamo (maksimalni prečnik glodala) Dmax = 62.50mm.
