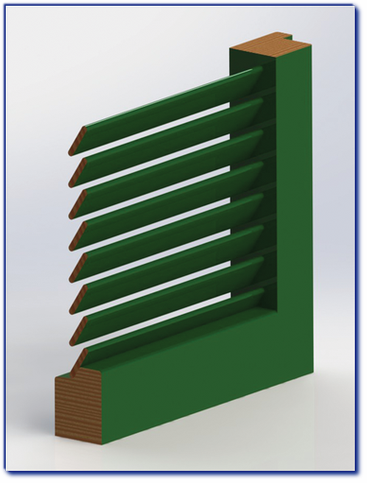

Persiane tipo A
Articolo 0970
Caratteristiche tecniche:
Set di sette frese programmate a coltelli in Hm integrale sostituibili e riaffilabili. I corpi sono in acciaio a grande resistenza e sono programmati tra loro sia in altezza che in diametro, dando la possibilità di settare la macchina una volta soltanto.
Possibilità di realizzazione di diversi spessori dell'anta, con diversi tipi di chiusura centrale e di traversi aggiunti e centrali.
Impiego:
Toupie, macchina combinata, CNC.

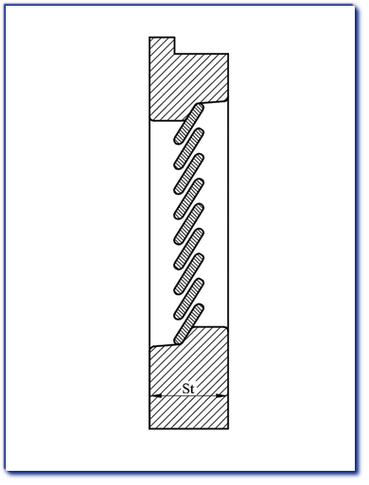

Spessore anta (Sa) |
Diametro min profilatura (d) |
Diametro max tenonatura (D) |
|
45/54 |
130 |
304 |
|
Gruppo |
Descrizione gruppo |
||
1 |
Profilatura traversi |
||
2 |
Profilatura montanti - |
||
3 |
Squadratura esterna |
||
4 |
Squadratura montante centrale anta Sx |
||
5 |
Tenonatura traversi |
||
6 |
Tenonatura montanti per profilatura interna dritta |
||
7 |
Tenonatura montanti |
||
Gruppo |
Variante chiusura centrale |
||
8 |
Squadratura battente diritto |
||
9 |
Squadratura battente rustico |
||
10 |
Squadratura battente sagomato |
||
Gruppo |
Variante traverso aggiunto |
||
11 |
Profilatura traversi inferiori - |
||
12 |
Profilatura traversi superiori - |
||
13 |
Profilatura entrambi traversi - |
||
Tutte le misure sono in millimetri (mm). |
