Soft line alu2 aria 4/12

PRODOTTI > GRUPPI SERRAMENTO

Articolo 0935

Caratteristiche tecniche:
Gruppi programmati a coltelli in Hm integrale o in diamante di spessore 2 mm sostituibili e riaffilabili. I corpi sono in acciaio a grande resistenza e sono programmati tra loro sia in altezza che in diametro, dando la possibilità di settare la macchina una volta soltanto.

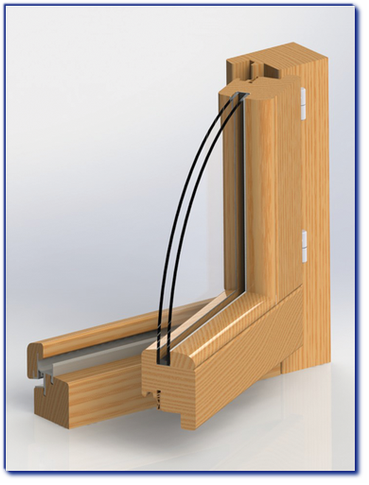

Possibilità di realizzazione fino a tre guarnizioni, aumento di spessore dell'anta mantenendo invariato lo spessore del telaio e viceversa, anta ribalta, gocciolatoio in alluminio fanno un serramento perfetto e versatile.

Impiego:
Toupie, centro di lavoro per serramenti.

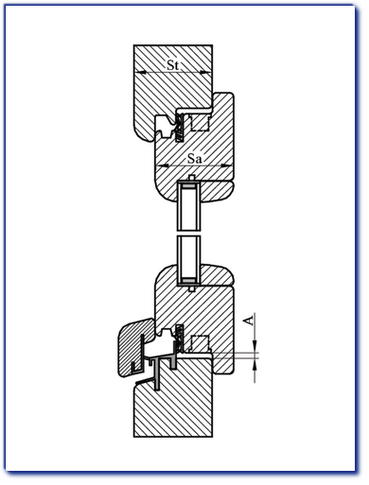

Spessore anta  (Sa)

Spessore telaio (St)

Aria (A)

54/58/62/66/68

54/58/62/64/72

4/12

Gruppo

Descrizione gruppo

1

Tenonatura montanti telaio

2

Tenonatura montanti telaio porte inferiore

3

Tenonatura traversi telaio

4

Tenonatura montanti anta

5

Tenonatura traversi anta

6

Profilatura telaio

7

Profilatura traverso telaio inferiore alluminio

8

Profilatura interno anta

9

Recupero listello vetro

10

Squadratura anta

11

Ripasso per sede ferramenta

12

Squadratura montante centrale anta sinistra

Gruppo

Variante porta finestra

13

Profilatura traverso aggiunto

14

Intestatura traverso aggiunto

15

Intestatura porta balcone

Gruppo

Variante montante centrale

16

Profilatura montantino

17

Intestatura montantino parte inferiore

                                                    Tutte le misure sono in millimetri (mm).
