Porte

PRODOTTI > GRUPPI SERRAMENTO

Articolo 0980

Caratteristiche tecniche:
Set di undici frese programmate a coltelli in Hm integrale sostituibili e riaffilabili. I corpi sono in acciaio a grande resistenza e sono programmati tra loro sia in altezza che in diametro, dando la possibilità di settare la macchina una volta soltanto.

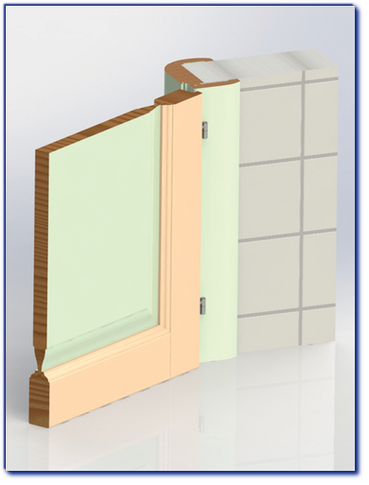

Set di utensili permette la realizzazione di telaio e porta interna ed esterna in legno massello, con o senza recupero listello, con una vasta gamma di profili.

Impiego:
Toupie, macchina combinata, CNC.

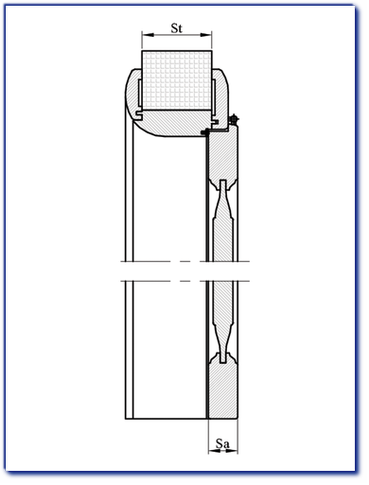

Spessore anta  (Sa)

Diametro min profilatura (d)

Diametro max tenonatura (D)

44÷68

125

304

Variante gruppo programmato senza recupero listello

Gruppo

Descrizione gruppo

1

Profilatura interno anta

2

Tenonatura anta

3

Profilatura bugna

Variante gruppo programmato con recupero listello

Gruppo

Descrizione gruppo

1

Profilatura interno anta

2

Tenonatura anta

3

Profilatura bugna

4

Gruppo recupero listello

Gruppo programmato per telaio porte

Gruppo

Descrizione gruppo

1

Profilatura parte fissa telaio

2

Profilatura parte mobile telaiIo

3

Intestatura montante telaio

4

Intestatura traverso superiore telaio

5

Profilatura montanti e traversi superiori telaio

6

Mastrina telaio parte fissa

7

Mastrina telaio parte mobile

8

Profilatura telaio parte fissa e mobile

                                                    Tutte le misure sono in millimetri (mm).
