Articolo 0930
Caratteristiche tecniche:
Gruppi programmati a coltelli in Hm integrale o in diamante di spessore 2 mm sostituibili e riaffilabili. I corpi sono in acciaio a grande resistenza e sono programmati tra loro sia in altezza che in diametro, dando la possibilità di settare la macchina una volta soltanto.

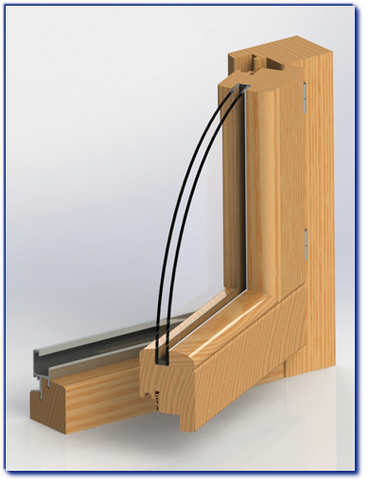

Possibilità di realizzazione fino a tre guarnizioni, aumento di spessore dell'anta mantenendo invariato lo spessore del telaio e viceversa, anta ribalta, gocciolatoio in alluminio fanno un serramento perfetto e versatile.
Impiego:
Toupie, centro di lavoro per serramenti.

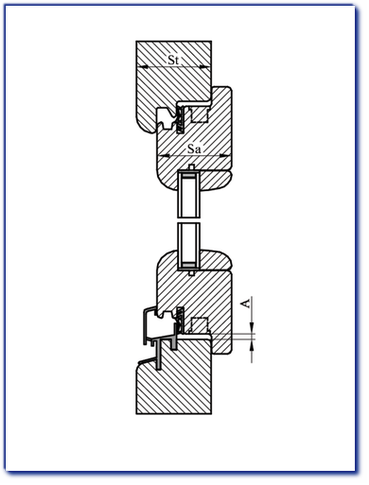

Spessore anta (Sa) |
Spessore telaio (St) |
Aria (A) |
|
54/58/62/66/68 |
54/58/62/64/72 |
4/12 |
|
Gruppo |
Descrizione gruppo |
||
1 |
Tenonatura montanti telaio |
||
2 |
Tenonatura montanti telaio porte inferiore |
||
3 |
Tenonatura traversi telaio |
||
4 |
Tenonatura montanti anta |
||
5 |
Tenonatura traversi anta |
||
6 |
Profilatura telaio |
||
7 |
Profilatura traverso telaio inferiore alluminio |
||
8 |
Profilatura interno anta |
||
9 |
Recupero listello vetro |
||
10 |
Squadratura anta |
||
11 |
Ripasso per sede ferramenta |
||
12 |
Squadratura montante centrale anta sinistra |
||
Gruppo |
Variante porta finestra |
||
13 |
Profilatura traverso aggiunto |
||
14 |
Intestatura traverso aggiunto |
||
15 |
Intestatura porta balcone |
||
Gruppo |
Variante montante centrale |
||
16 |
Profilatura montantino |
||
17 |
Intestatura montantino parte inferiore |
Tutte le misure sono in millimetri (mm). |
