Soft line HOBBY
Articolo 0955
Caratteristiche tecniche:
Set di sette frese programmate a coltelli in Hm integrale sostituibili e riaffilabili. I corpi sono in acciaio a grande resistenza e sono programmati tra loro sia in altezza che in diametro, dando la possibilità di settare la macchina una volta soltanto.

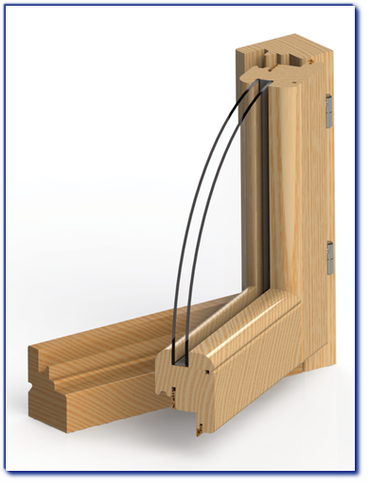

Possibilità di realizzazione fino a tre guarnizioni, aumento di spessore dell'anta mantenendo invariato lo spessore del telaio e viceversa, rompigoccia a normativa DIN 68121 fanno un serramento perfetto e versatile.
Assemblaggio in controsagoma e spinatura dei legni. Diametro minimo delle frese è 100 mm.
Impiego:
Toupie, macchina combinata.

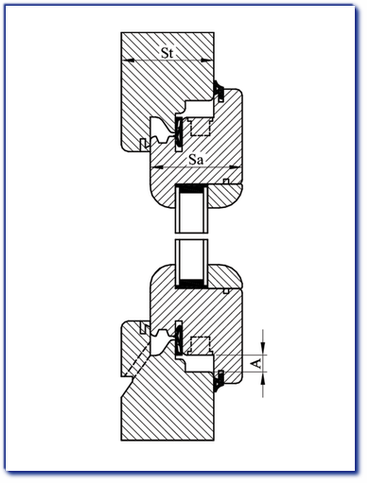

Spessore anta (Sa) |
Spessore telaio (St) |
Aria (A) |
|
58/60/64 |
58/60/64/68 |
12 |
|
Gruppo |
Descrizione gruppo |
||
1 |
Intestatura traversi telaio |
||
2 |
Intestatura traversi anta |
||
3 |
Profilatura telaio |
||
4 |
Profilatura interno anta |
||
5 |
Squadratura montante centrale anta sinistra |
||
6 |
Squadratura anta |
||
7 |
Ripasso per sede ferramenta |
||
Gruppo |
Variante |
||
8 |
Squadratura anta spessore 68 mm |
||
9 |
Profilatura traverso telaio per alluminio |
||
10 |
Intestatura montante telaio |
||
11 |
Profilatura listello per alluminio rivestito |
||
Tutte le misure sono in millimetri (mm). |
